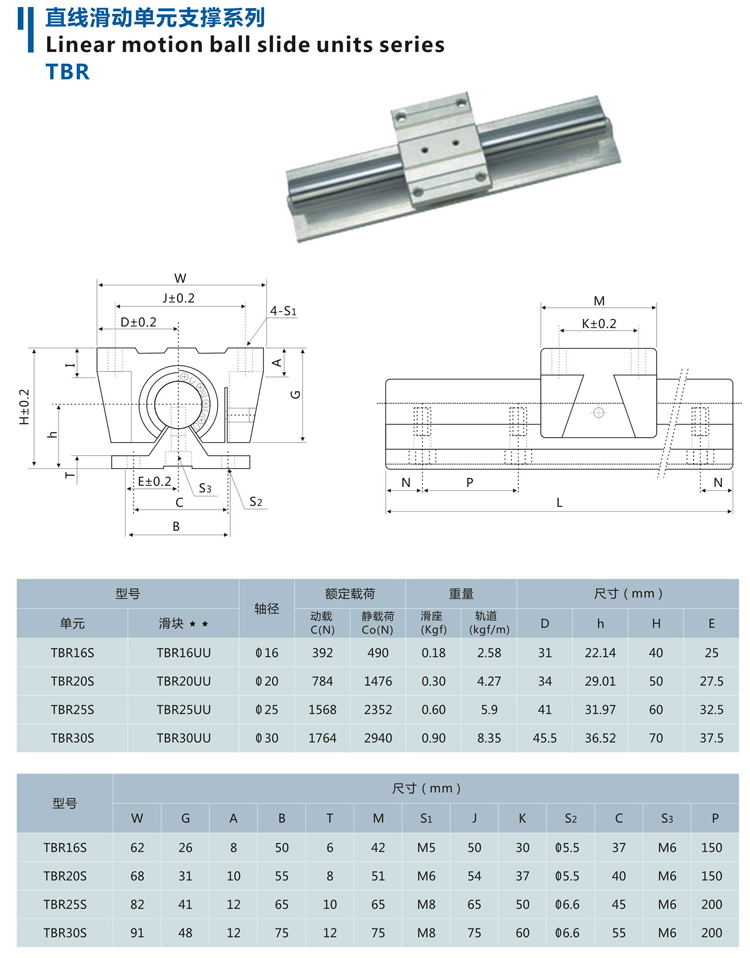

一、名稱：鋁托圓柱直線導軌TBR

二、材質：鋁支撐+高碳鋼 C45#（或軸承鋼GCr15）

三、規格：有標準型、加長型 TBR16,TBR20,TBR25, TBR30.

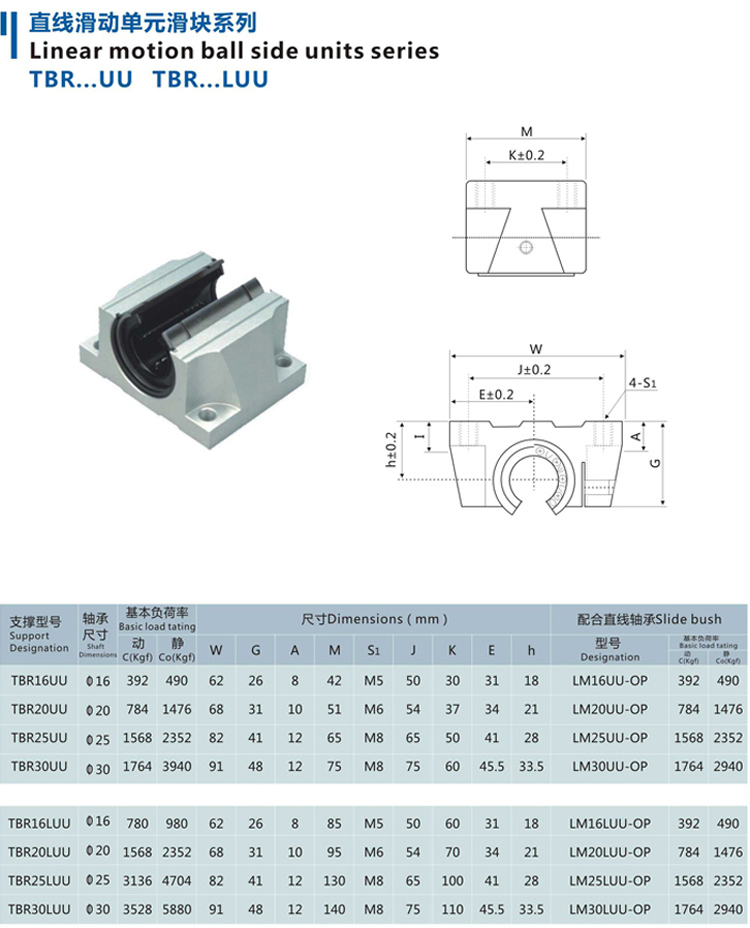

四、作用：配合SBR滑塊、TBR滑塊使用

五、SBR和TBR滑塊差異處：

1：滑塊形狀和尺寸不同，SBR是四方形的，TBR是法蘭型的（安裝螺紋孔是貫穿的），

2：組合高度不同，滑軌和滑塊的中心高都不同，不過滑塊和滑軌可以任意互換，

3：安裝：滑塊安裝孔的原因，TBR適合從上往下或從下往上安裝，SBR只適合從上往下安裝。

4：相同之處：a,受力性能基本無差異;

                    b,滑塊均可以互換使用；

六、SBR和TBR直線導軌軸承座組件滑動單元是由箱式直線軸承、高硬度軸及防偏斜鋁軌組成的滑動單元。高硬度軸（軸承鋼高頻熱處理、硬度HRC58-64、表面鍍硬鉻、G6級直徑公差）與防偏斜鋁軌（陽極氧化處理的箱體高強度鋁合金）安裝所需的螺孔是在軸硬化處理后進行的鉆削加工，保證了產品的精度。
